多晶硅振动筛是光伏、半导体等高科技产业中不可或缺的关键设备,专为多晶硅原料的筛分、除杂和分级设计。其通过高效振动筛分技术,确保多晶硅颗粒的纯度和均匀性,直接影响光伏电池、半导体芯片等产品的性能。以下从结构原理、技术优势、应用场景及发展趋势等方面展开解析。
一、多晶硅振动筛的工作原理与结构设计

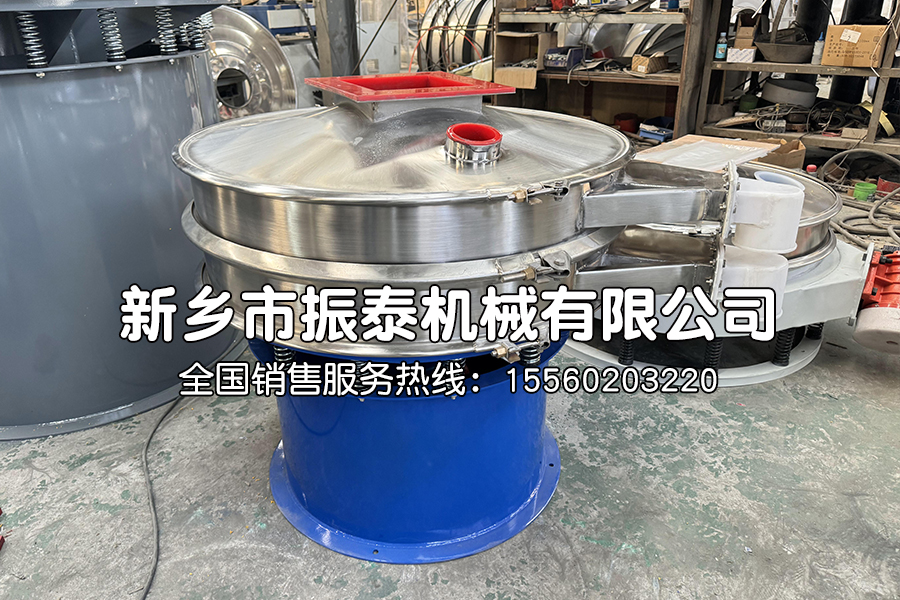

多晶硅振动筛的核心工作原理基于振动筛分与三次元运动的结合。设备通常由筛箱、激振器(振动电机)、筛网、减震装置及除尘组件等构成:
激振源:振动电机通过偏心块旋转产生激振力,驱动筛箱做水平、垂直、倾斜的三维复合运动,使物料在筛面上充分分散并透筛。
筛分层:采用多层筛网设计(通常1-5层),筛网孔径可根据工艺需求定制(3mm至500目),实现多级粒度分级。
防堵与除尘:配备弹跳球清网装置或超声波辅助清网技术,防止筛孔堵塞;集成吸尘机、防尘网等组件,有效控制粉尘外溢,保持筛分环境洁净。
二、多晶硅振动筛技术优势与创新
多晶硅旋振筛在设计与材料上的创新,使其具备以下显著优势:
高纯度保障

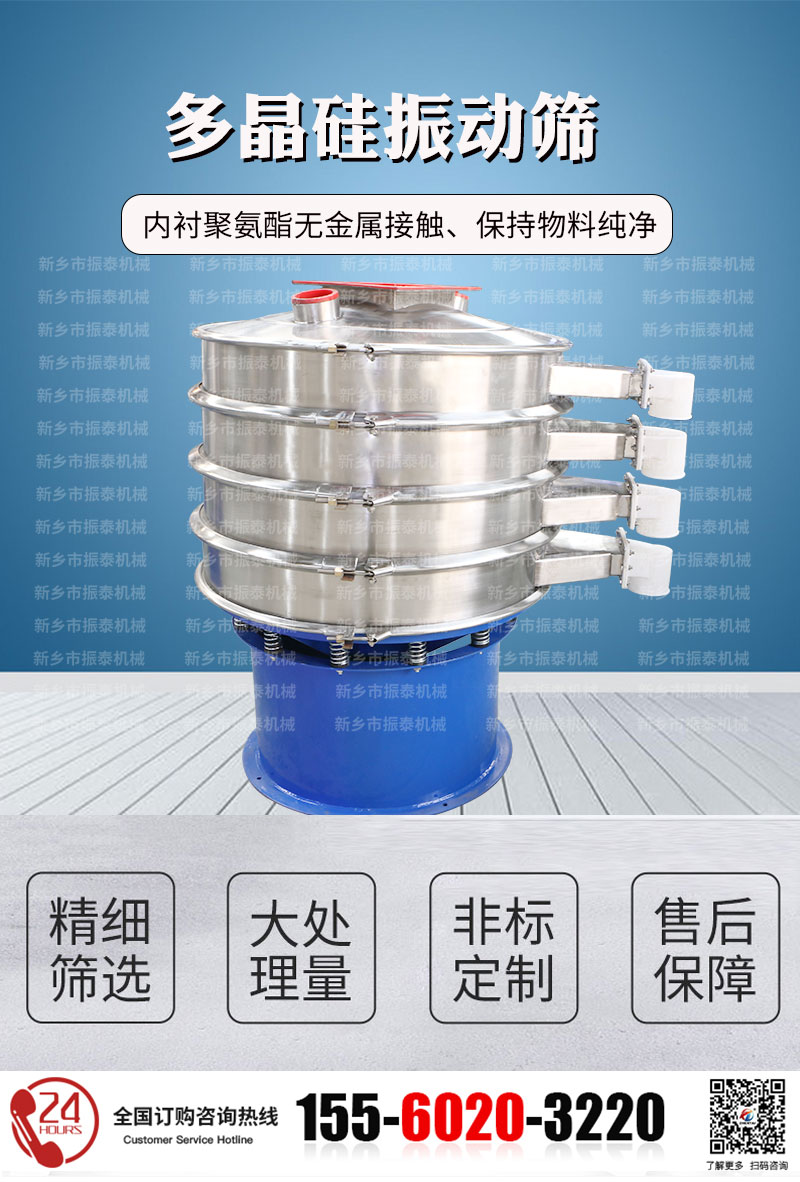

防污染设计:筛箱内壁及筛网采用聚氨酯涂层或PP塑料材质,避免金属接触导致的氧化污染,尤其适用于对碳、铁杂质敏感的高纯度多晶硅筛分。
密封结构:全封闭筛分过程结合负压除尘系统,粉尘浓度可降至5mg/m³以下,满足半导体行业对洁净度的严苛要求。
高效筛分与耐用性
筛分效率:三次元运动模式使物料透筛速度提升30%-50%,每小时处理量可达数吨。
耐磨耐腐蚀:筛网采用金属编织网或聚氨酯筛板,抗磨损性能优异,使用寿命延长3-5倍。
智能化与灵活性
参数可调:通过调节振动频率、振幅及筛面倾角,适应不同粒度与湿度的物料需求。
智能控制:部分机型配备PLC系统,支持实时监控筛分状态、故障预警及远程操作,提升自动化水平。
三、多晶硅振动筛应用场景与经济效益
多晶硅振动筛在以下领域发挥关键作用:
光伏产业
用于破碎后多晶硅颗粒的筛分,确保硅锭铸造前的原料均匀性,提升太阳能电池的光电转换效率。
某光伏企业采用后,单晶成晶率提高15%,年产量增加2000吨。
半导体制造
筛除原料中的微米级杂质(如氧化物、金属碎屑),保障晶圆生产的良品率。
电子材料处理
应用于碳化硅、氮化镓等化合物半导体的分级,满足芯片封装对颗粒精度的要求。
四、多晶硅旋振筛维护与操作要点
为确保多晶硅旋振筛的备长期稳定运行,需注意:
定期检查:筛网磨损、螺栓紧固情况及振动电机润滑状态,建议每500小时进行维护。
均匀给料:过量投料易导致筛网疲劳或电机过载,需通过缓冲料斗控制进料速度。
清洁管理:筛分腐蚀性物料后需及时清理筛箱,防止残留物腐蚀设备。
五、多晶硅振动筛未来发展趋势
随着多晶硅产业的技术升级,振动筛正朝着以下方向演进:
智能化升级:集成AI视觉识别与物联网技术,实现筛分参数自动优化及预测性维护。
材料创新:开发耐高温、抗静电的复合筛网,适应更高纯度与更复杂物料的筛分需求。
模块化设计:支持快速换网与多级筛分组合,提升设备通用性。
多晶硅旋振筛结语
多晶硅振动筛通过高精度筛分与防污染设计,为光伏、半导体等产业提供了高纯度原料保障。其技术革新不仅提升了生产效率,还推动了清洁能源与电子技术的快速发展。未来,随着智能化与材料科学的突破,这类设备将在更多高端制造领域展现核心价值。
