喷淋式振动筛的工作原理和结构

喷淋式振动筛是一种结合了机械振动与喷淋系统的筛分设备，主要用于湿式筛分或需要清洁筛面的场景。其工作原理和结构特点如下：

一、喷淋式振动筛的工作原理

振动筛分机制

通过激振器（如振动电机或偏心块）产生高频振动，驱动筛箱做周期性往复运动。

物料在筛面上受重力、振动力的作用，产生抛掷、跳跃运动，促使颗粒分层（细颗粒通过筛孔，粗颗粒留在筛面）。

振动方向通常为直线或圆形，具体取决于激振器设计。

喷淋系统协同作用

清洁筛网：喷淋水均匀覆盖筛面，溶解或冲刷粘附的细颗粒，防止筛孔堵塞。

辅助筛分：水流可加速细颗粒透筛，提高筛分效率，尤其对粘性或潮湿物料效果显著。

分级控制：通过调节喷淋水量和喷嘴设计，可控制物料湿度，影响筛分精度。

物料运动路径

物料从进料端进入筛箱后，在振动和喷淋作用下逐层筛分，最终细颗粒通过筛孔进入下层，粗颗粒从出料口排出。

二、喷淋式振动筛的结构组成

喷淋式振动筛主要由振动筛本体和喷淋系统两部分组成：

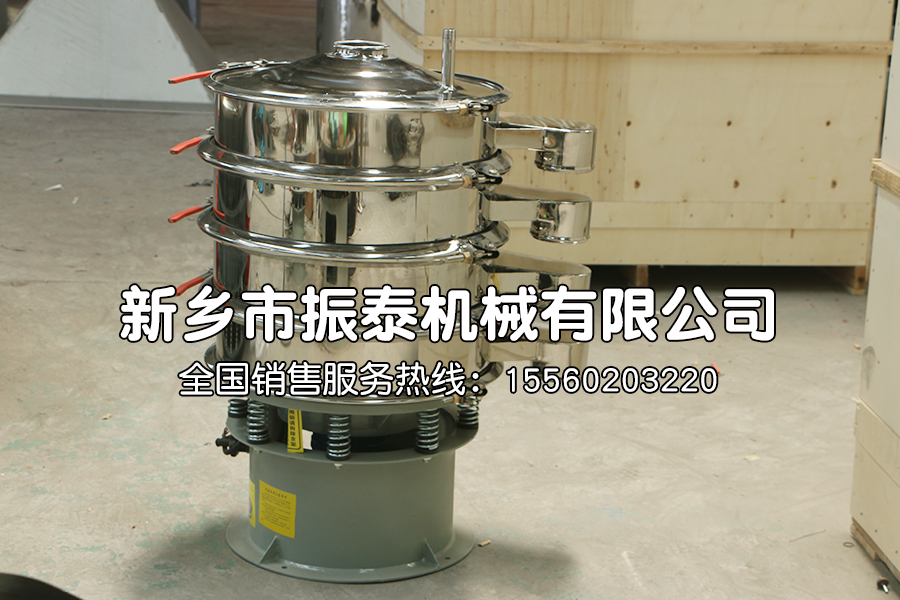

1. 振动筛本体

筛箱：由筛框、筛网（多层可配置）、筛面支撑装置组成，材质通常为不锈钢或耐磨合金。

激振器：核心动力部件，常见类型包括：

振动电机：直接驱动筛箱振动，结构简单。

偏心块激振器：通过旋转偏心块产生离心力，可调节振幅。

减振装置：弹簧或橡胶块，用于支撑筛箱并吸收振动，减少噪音和对基础的冲击。

出料口：分层设计，分别排出不同粒度的物料。

2. 喷淋系统

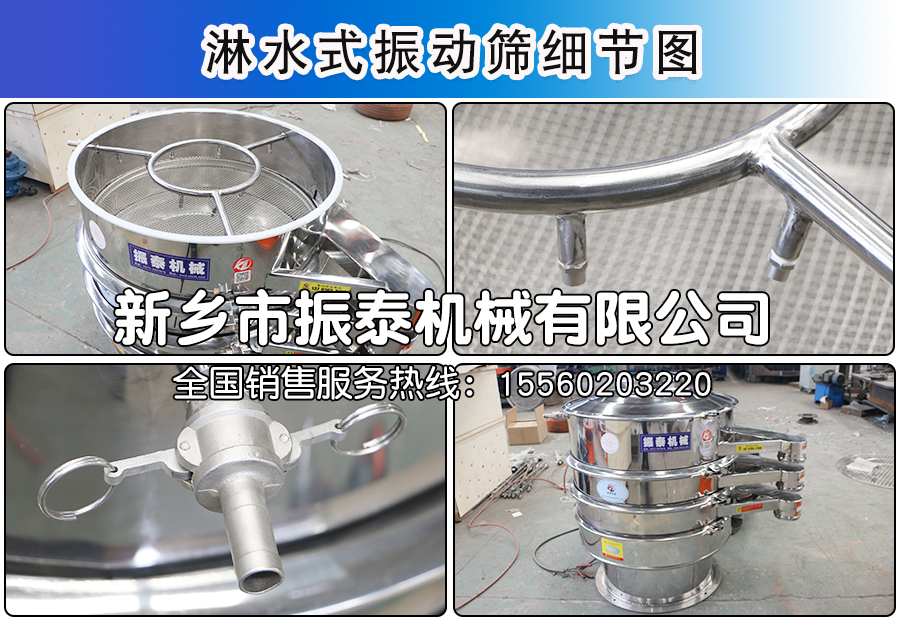

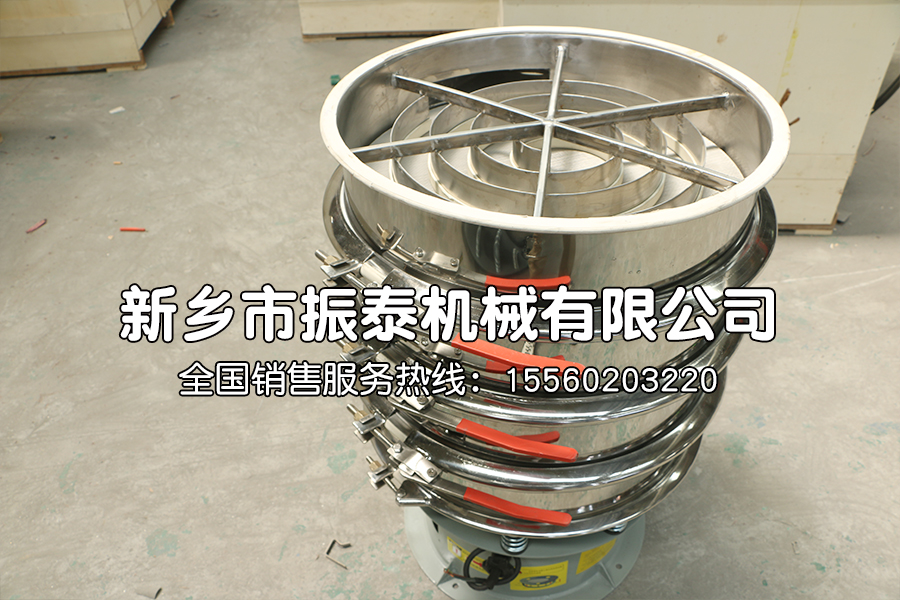

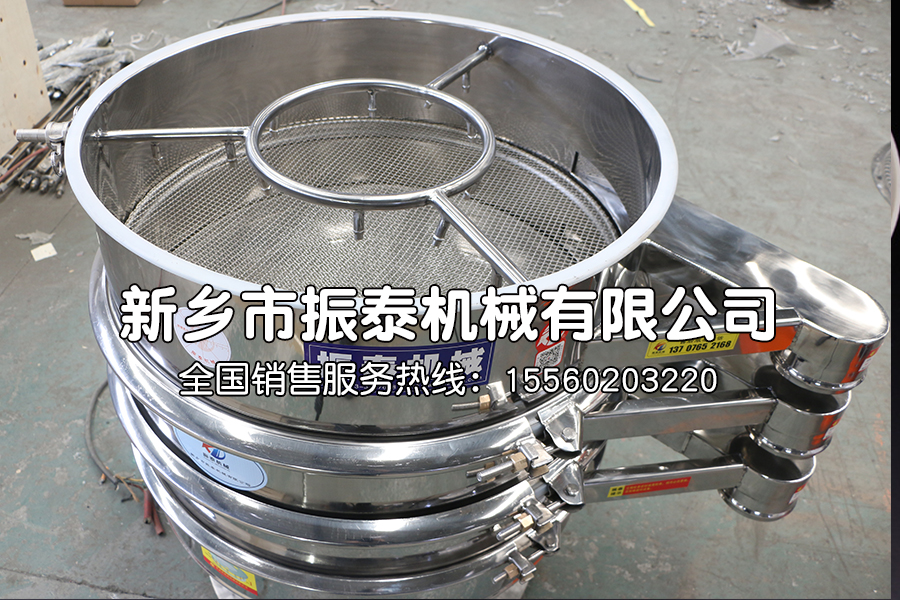

喷嘴设计：均匀分布在筛面上方，可调整喷嘴数量和孔径以控制喷淋覆盖面积。

水路循环：包括水泵、水管、水箱（可选循环水或新鲜水），部分系统配有水雾调节阀。

水雾调节：通过压力或喷嘴设计改变水滴颗粒大小，适应不同物料特性。

三、的关键参数与优势

振动参数：频率（通常500-1500 rpm）、振幅（5-10 mm）影响筛分效率和处理能力。

喷淋参数：水量（L/min）、水压（MPa）需根据物料粘性和筛孔尺寸调整。

应用场景：广泛用于矿业（如石英砂分级）、化工（如肥料筛分）、食品（如淀粉过滤）等需湿式处理的行业。

四、喷淋式振动筛的典型工作流程

物料通过进料口进入振动筛。

激振器驱动筛箱振动，物料松散并分层。

喷淋系统均匀喷水，清洁筛网并辅助细颗粒透筛。

分级后的物料从不同出料口排出，喷淋水可循环使用或排出处理。

通过振动与喷淋的协同作用，喷淋式振动筛实现了高效筛分与设备自清洁，尤其适用于易堵塞或需湿度控制的场景。
